Detalhes do produto:
|
| modulação: | COFDM 2K QPSK | Frequência: | 300~900MHz (opção), 1.2G/2.4G/5.8GHz (personalizados) |
|---|---|---|---|
| Saídas de potência do RF: | 1~5 watts (ajustável) | Tensão: | DC11-14.5V |
| Atual: | 2.7A | Distância: | uma distância de 100 quilômetros LOS (no helicóptero), 3~5km NLOS (na cidade) |
| Realçar: | transmissão video do cofdm,mini transmissor do cofdm,Transmissor video falador em dois sentidos de COFDM |
||

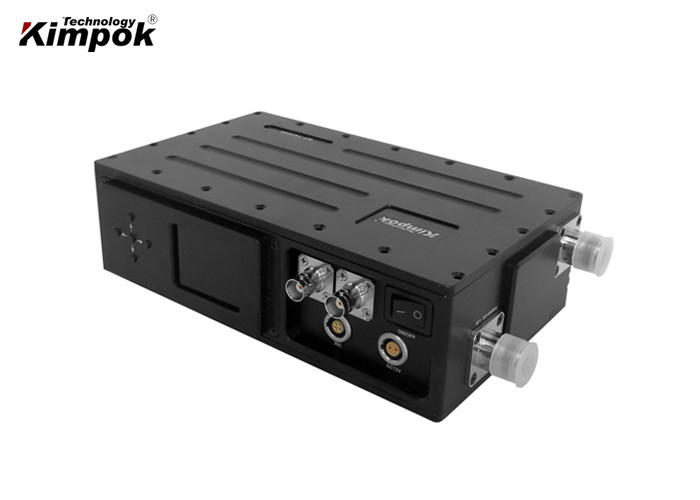

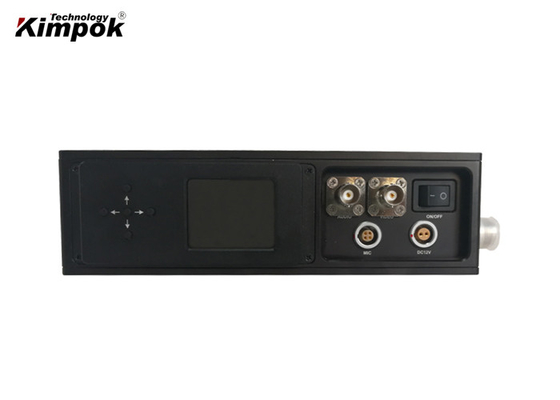

Remetente sem fio NLOS video falador em dois sentidos do transmissor 5km avoirdupois de COFDM com dados
Introdução:
Este é um transmissor e um receptor exclusivos do projeto COFDM. Tem um caráter da baixa potência, dimensão pequena no transmissor, e nós fornecemos umas considerações mais adequadas para fazê-lo mais intuitivo e natural. O uso H.264 que codifica o formato e a modulação de COFDM (divisão de frequência ortogonal codificada que multiplexa) com o receptor de 4 canais, fornece de alta qualidade da imagem na definição 1920*1080P, latência curto.
Este sistema projetado especial é para a transmissão da distância da longa distância do UAV, ele é igualmente popular usar-se em outros campos para a transmissão audio video da transmissão em direto.
Características:
Especificação da tecnologia:
Parâmetros do transmissor:
| Frequência | 300-900MHz (ajustável), 1.2GHz/2.4GHz/5.8GHz (personalizados) |
| RF potência de saída | 2-5Watt (ajustável) |
| Tensão | DC12V |
| Modulação | COFDM |
| Constelação | QPSK, 16QAM, 64QAM (opcional), QPSK/16QAM/64QAM @ 6/7/8MHz |
| Largura de banda | 1.25/2.5/6/7/8MHz (opcional) |
| Taxa de transferência | 2/4/6/8Mbps (opcional) |
| FEC | 1/2,2/3,3/4,5/6,7/8 (opcional) |
| Protetor Interval | 1/32,1/16,1/8,1/4 (opcional) |
| Entrada- | 1 linha vídeo análogo de PAL/NTSC |
| Entrada audio | Canais esquerdos e direitos estereofônicos análogos |
| Compressão video | H.264 |
| Criptografia de dados | Scrambling básico do bocado de AES 265/ALLTECH |
| Nivelamento |
≤2dB (dentro da escala de frequência completa), ≤0.5dB (dentro de 8MHz) |
| Portador | 2K, 8K |
| Sinal de vídeo | 1Vp-p@75 Ω, NTSC/PAL adaptável |
| Definição | 720×576 (AMIGO), 720×480 (NTSC) |
| Relação do RF | N (F) |
| Formato video | PAL/NTSC (auto-adaptação) |
| Relação do avoirdupois | BNC |
| Material do caso | Liga de alumínio, impermeável |
| Bateria incorporado | 2300mA, 3Hours |
| Ambiente do trabalho | -30~70° |
| Distância | 1-3km NLOS; 100km LOS de lançado de um avião para o solo |
| Tamanho | 180*100*60mm |
| Peso | 1444g (peso líquido) |
Parâmetros do receptor:
| Frequeny/AV | 300~900MHz (ajustável), 1.2G/2.4G/5.8GHz (personalizados) |
| Frequeny/DATA | 200-270MHz (ajustável) |
| Modulação | COFDM 2K QPSK |
| Receba a sensibilidade | -105dBm |
| Tensão | DC12-14V |
| Constelação | QPSK, 16QAM, 64QAM (opcionais) |
| O RF entrou ao nível | -92dBm~-20dBm/-105dBm~-20dBm |
| Impedância do RF | 50Ω |
| Portador | 2K, 8K |
| FEC | 1/2,2/3,3/4,5/6, 7/8 (opcional) |
| Protetor Interval | 1/32,1/16,1/8,1/4 (opcional) |
| Largura de banda | 2/2.5/4/8M (ajustável) |
| Descodificação video | ISO/IEC13818-2 MPEG-2MP@ML |
| Avoirdupois da saída | Entrada audio de 2 output+2Video |
| Modo de saídas de áudio | StereoStereo análogo desequilibrado 300/200 de milivolt |
| Definição video | 1080P; 720P |
| Formato video | AMIGO/NTSC (autoadaptation) |
| Saídas de áudio | Canais esquerdos e direitos estereofônicos análogos |
| prolongamento | 4:3, 16:9 |
| Criptografia | Scrambling básico do bocado de AES 128/ALLTECH |
| Portador | 2K, 8K |
| Compressão video | 4:2 MPEG-2: 0 /MPEG-4 (opcionais) |
| Definição | 720×576 (AMIGO), 720×480 (NTSC) |
| Relação de controle RS232/RS485 | RS232/RS485 nível padrão, 9600,8, N, 1 |
| Relação dos dados RS232/RS485 | RS232/RS485 nível padrão, apoio 1200~115200 |
| Relação do RF | N (tipo) |
| Relação do avoirdupois | BNC |
| OperatingTemperature | -25℃~55℃ |
| Temperatura de armazenamento | -40℃~70℃ |
| Tamanho | 430*310*65mm (chassi 1U) |
| Peso | 1.5kg |
|
Detalhes de empacotamento |
|
|
Acessórios |
2*antennas (personalizado); Cabos do RF e jogos montados. |
|
Estilo |
Caixa de papel |
|
Tamanho |
Indeterminado |
