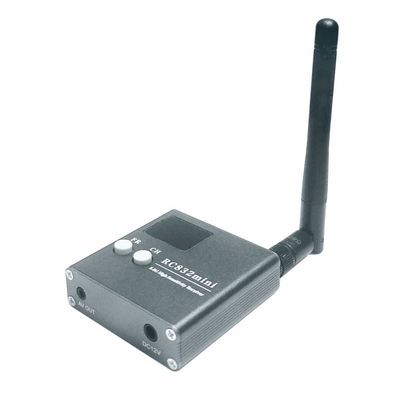

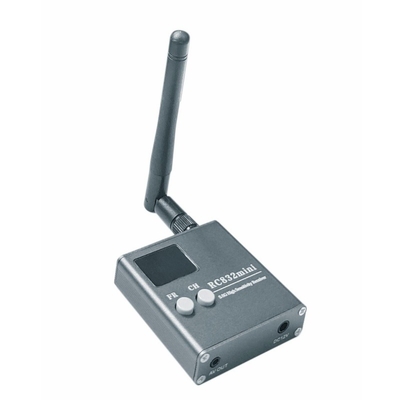

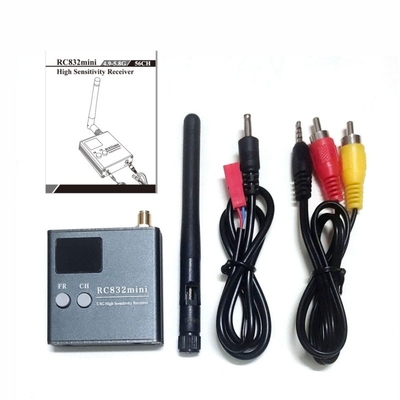

Especificação do Receptor:
| Corrente de alimentação |
130mA |
| Correspondência de entrada RF |
50 ohm sma |
| Tensão de saída de vídeo |
1.0vp_p 75ω |
| Tensão de saída de áudio |
1.0vp_p 10kω |
| Dimensão |
50*50*15mm |
| Peso |
42.5g |
Método de operação:
Após ligar e ligar o tubo digital, ele exibirá a última banda de frequência e canal salvos,

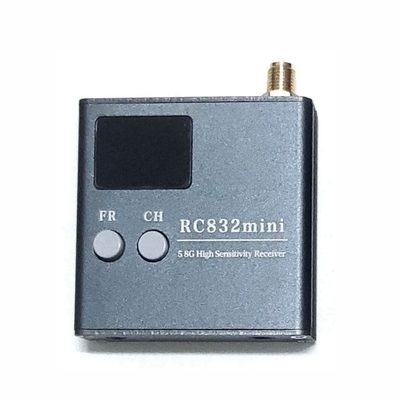

1. Implemente os canais do módulo através de dois botões_ CH, ajuste da banda de frequência_ FR e um botão de ligar (nota: certifique-se de ligá-lo após a instalação da antena, caso contrário, ele queimará o IC de amplificação de potência):
A: Ajuste da banda de frequência:
No estado inicial de inicialização, pressione o botão FR para ajustar a banda de frequência atual. Pressione brevemente o botão FR (cerca de 0,5s) uma vez para alternar a banda de frequência de 1 para 2, e o display digital mudará de 1 para 2; Pressione brevemente o botão FR novamente (cerca de 0,5S), a banda de frequência saltará de 2 para 3, o tubo digital exibirá de 2 para 3, e assim por diante. A banda de frequência será exibida em sequência em A B. Loop entre E.F.R.L.X, o display digital mostra o loop entre 1.2.3.4.5.6.7.
B: Ajuste do canal:
Pressione o botão CH para ajustar o canal atual. Pressione brevemente o botão CH (cerca de 0,5s) uma vez para alternar a banda de frequência de 1 para 2, e o display digital mudará de 1 para 2; Pressione brevemente o botão CH novamente (cerca de 0,5S), a banda de frequência saltará de 2 para 3, e o display digital irá de 2 para 3... e assim por diante, a banda de frequência irá ciclar entre 1.2.3.4.5.6.7.8, e o display digital irá ciclar entre 1.2.3.4.5.6.7.8.
C: Ligar:
Após confirmar que a antena correspondente está instalada corretamente, pressione o botão de ligar e o transmissor começará a funcionar normalmente. Tenha cuidado para não bloquear a janela do ventilador de resfriamento do transmissor.
FAQ:
Q1: Qual é o nome da marca do Transmissor de Vídeo UAV?
A1: O nome da marca é Kimpok.
Q2: Quais certificações o Transmissor de Vídeo UAV possui?
A2: O Transmissor de Vídeo UAV possui certificações CE/FCC/ROHS.
Q3: Qual é a quantidade mínima de pedido para o Transmissor de Vídeo UAV?
A3: A quantidade mínima de pedido para o Transmissor de Vídeo UAV é de 1 conjunto.
Q4: Qual é o tempo de entrega para o Transmissor de Vídeo UAV?
A4: O tempo de entrega para o Transmissor de Vídeo UAV é de 3 a 7 dias.
